皮帶秤稱重傳感器如何接線？一篇文章通通告訴你！
掃一掃!我們大家都知道稱重傳感器，因為稱重傳感器是皮帶秤在我們稱重計量生活使用中必不可少的東西，皮帶秤稱重傳感器在我們生活中有多種樣式，很多人在給皮帶秤稱重傳感器接線的時候直接將此孔接線柱頭和插座內的零線相連，這是很危險的行為。那么下面來跟著生小編我具體了解下皮帶秤稱重傳感器如何接線？
現如今，市面上的皮帶秤稱重傳感器如何接線的方法一般如下:
首先確定顯示器上傳感器器接口的電源正、電源負、反饋正、反饋負、信號正、信號負， 我們可根據傳感器的產地，可以用引線的色判斷，我們一般是紅為電源正，黑為電源負，黃為信號正，白為信號負。
稱重傳感器可以采用兩種不同的輸入、輸出接線方法：一種是四線制接法，另一種是六線制接法。
四線制接法的稱重傳感器對二次儀表無特殊要求，使用起來比較方便，但當電纜線較長時，容易受環境溫度波動等因素的影響。

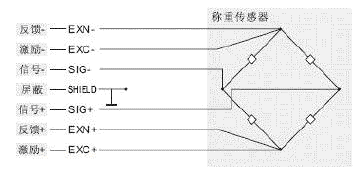

稱重傳感器四線制接線圖：
六線制接法的稱重傳感器要求與之配套使用的二次儀表具備反饋輸入接口，使用范圍有一定的局限性，但不容易受環境溫度波動等因素的影響，在精密測量及長距離測量時具有一定的優勢。

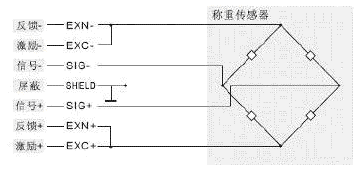

稱重傳感器六線制接線圖：
在稱重設備中，四線的傳感器用的比較多，如果要將六線傳感器接到四線傳感器的設備上時，可以把反饋正和激勵正接到一起，反饋負和激勵負，接到一起。信號線要注意一點就是，紅色和白色在兩種類型的傳感器上對應的輸出信號是不一樣的。
小結：關于皮帶秤稱重傳感器如何接線的相關信息就介紹到這里了，希望這些皮帶秤稱重傳感器如何接線的信息對大家有所幫助。如果大家對皮帶秤稱重傳感器如何接線還有不明白的地方可以關注更多內容。如您想了解關于更多皮帶秤稱重傳感器、稱重儀表以及檢重秤等方面的消息，請您持續關注我們哦！
