電子汽車衡要如何裝置稱重傳感器？
掃一掃!
電子汽車衡要如何裝置稱重傳感器電子汽車衡的工作原理電子汽車衡應用電阻應變式原理稱重。在稱重傳感器的彈性體上粘貼有應變計，組成惠斯登電橋。在無負荷時，電橋處于均衡狀態，輸出為零。當彈性體接受載荷發作形變時，各應變計隨之產生與載荷成比例的應變，由輸出電壓即可測出外加載荷的大小。

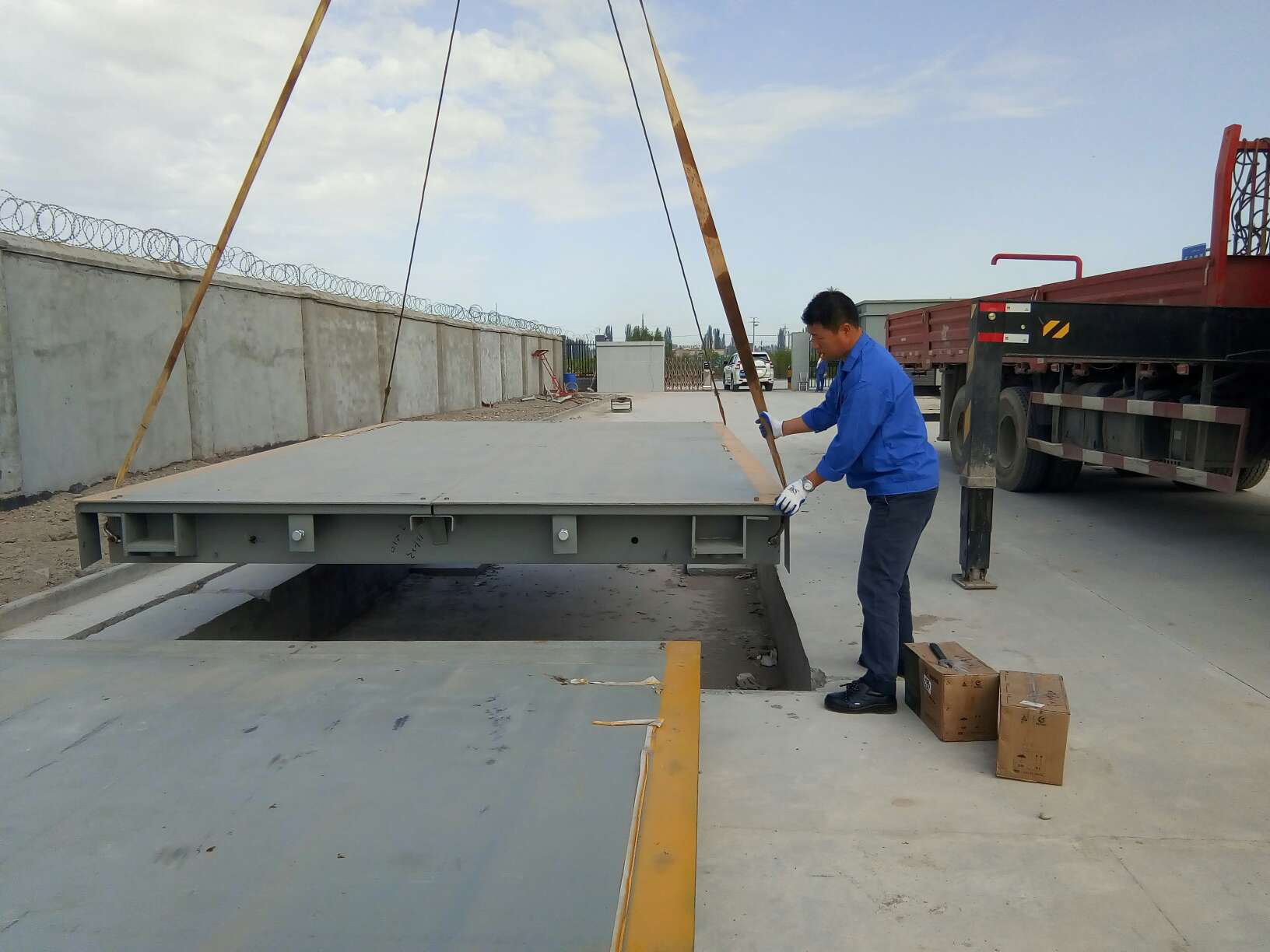

將稱重傳感器裝在承重臺下方，傳感器電纜在接線盒里并聯，然后接到電子稱重儀表的輸入端。當汽車停在秤臺上時，秤體將其所受的力加到稱重傳感器上，使應變電橋的電阻發作變化，惹起輸出電壓的變化，即輸出了電信號。
此電信號經數字濾波、線性放大后送給A/D轉換器，A/D轉換器把模仿量轉換成數字量，然后送到微處置機停止處置，電子稱重儀表顯現稱重結果，電子汽車衡的裝置留意事項關于無基坑汽車衡，支撐汽車衡的根底應高于空中50mm以上。
以防空中水流和流沙進入汽車衡的地基腐蝕根底板、地腳螺栓和稱重傳感器銜接件，招致這些鋼鐵元件運用壽命縮短和增加汽車衡維修本錢和頻次。地基的根底外表橫向要有一定的坡度(中間高、兩端低，坡度在1%)，使雨水順勢流出地基外。
